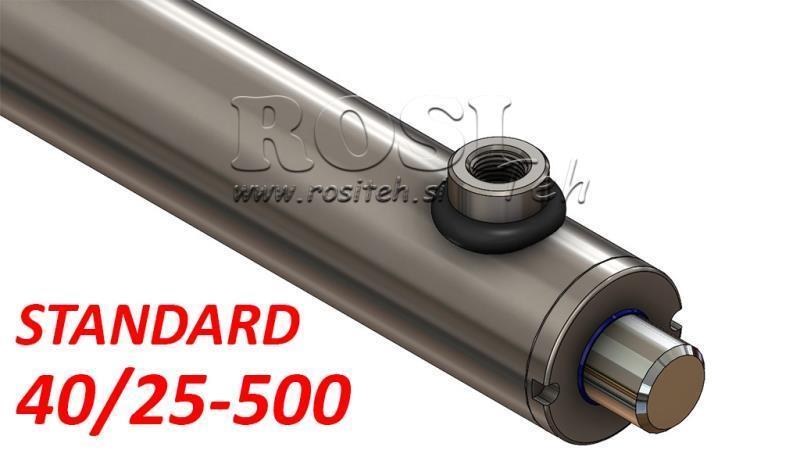

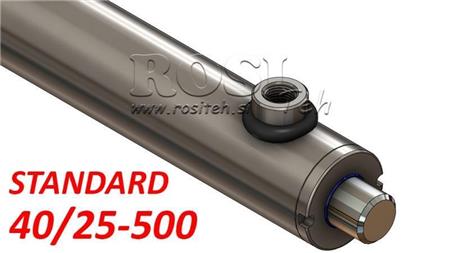

HYDRAULISK CYLINDER STANDARD 40/25-500
DIMENSIONER
| STANDARD | E | D (slaglängd) |
| [mm] | ||
| 40/25-050 | 180 | 50 |
| 40/25-100 | 230 | 100 |
| 40/25-150 | 280 | 150 |
| 40/25-200 | 330 | 200 |
| 40/25-250 | 380 | 250 |
| 40/25-300 | 430 | 300 |
| 40/25-350 | 480 | 350 |
| 40/25-400 | 530 | 400 |
| 40/25-450 | 580 | 450 |
| 40/25-500 | 630 | 500 |
| 40/25-550 | 680 | 550 |
| 40/25-600 | 730 | 600 |
| 40/25-700 | 830 | 700 |
| 40/25-800 | 930 | 800 |
| 40/25-900 | 1030 | 900 |
| 40/25-1000 | 1130 | 1000 |
| 40/25-1100 | 1230 | 1100 |
| 40/25-1200 | 1330 | 1200 |
| 40/25-1300 | 1430 | 1300 |
| 40/25-1400 | 1530 | 1400 |
| 40/25-1500 | 1630 | 1500 |
HYDRAULISKA CYLINDRAR
Den hydrauliska cylindern omvandlar hydraulisk energi till linjär kraft och därmed rörelse. De fungerar baserat på Pascals lag och utnyttjar den kraft som genereras av trycket från den inneslutna vätskan - olja. När hydraulisk vätska pumpas till ena sidan av cylindern, trycker den på kolven, vilket skapar linjär rörelse i önskad riktning.
En typisk dubbelverkande hydraulisk cylinder ('differential cylinder') har två anslutningar (för hydraulslangar), vilket möjliggör linjär rörelse i båda riktningarna.
 |  |
På grund av det olika förhållandet mellan ytan av den pressade oljan på ena sidan eller den andra av cylindern, har cylindern också olika kraft när den sträcker sig eller dras tillbaka. Följaktligen, på grund av den olika volymen av olja på ena eller andra sidan av cylindern, är hastigheten på cylindern (kolven) också olika (snabbare eller långsammare). Under 'utsträckning' av cylindern, verkar oljan på hela ytan av kolven, vilket gör att cylindern i detta fall utövar större kraft och rör sig långsammare, medan det motsatta gäller under 'återdragning', där ytan är mindre med diametern av staven, cylindern övervinner mindre kraft, vilket gör att den kan röra sig snabbare.
Tillämpningar av hydrauliska cylindrar:
Hydrauliska cylindrar är användbara där det finns behov av större kraft. Inom jordbruket används hydrauliska cylindrar för traktorer (lyftarmar av trepunktskopplingar, toppstänger, hydraulisk styrning, lastare, FRONTHYDRAULIK, etc.), skördetröskor, lastare, etc. De används lika mycket på olika traktortillbehör, såsom räfsor, lastare, tippvagnar, vedklyvare, luckor på gödseltankarna, harvar, rörliga gräsklippare och mulchers, ensilageinsamlare, vändplogar för jord, snöplogar, skogsvinschar, etc.
Hydrauliska cylindrar används också mycket vanligt inom skogsbruk, maskinbyggnad, byggande, skeppsbyggnad, energi, livsmedelsindustri och bilindustri.
Vi känner till flera typer av hydrauliska cylindrar (olika monteringar):
Hydrauliska cylindrar finns i olika dimensioner och med olika monteringar för att möta olika behov.
 | Hydrauliska cylindrar 'STANDARD' |  |
 | Hydrauliska cylindrar 'HOLE' |  |
 | Hydrauliska cylindrar 'POINT' |  |
 | Hydrauliska cylindrar 'FORK' |  |
 | Hydrauliska cylindrar 'FLANGE' |  |
